XM1010/C型渣浆泵机械密封

 XM1010/C型机械密封为单端面、平衡型、静止式、集装式结构。外置弹簧设计避免了介质对弹簧的阻塞影响，使弹簧长期保持最佳工作状态，保证端面在粘稠。脏污等环境中紧密配合，具有极强的环境适应能力，采用硬对硬配对的摩擦副与销传动结构，坚固可靠，并配用冷却水套，对密封工作环境进行高效控制，对高粘度介质尤为重要。集装式设计减少人工安装造成的误差，使安装可靠、高效，特别适用于渣浆泵。

如遇危险工况等特殊情况，请与本公司联系。

压力：P=0～2.5MPa

温度：T=-40℃～+120℃

转速：n≤3000r/min

介质：含有颗粒、结晶、高粘度介质，如原油 、渣油

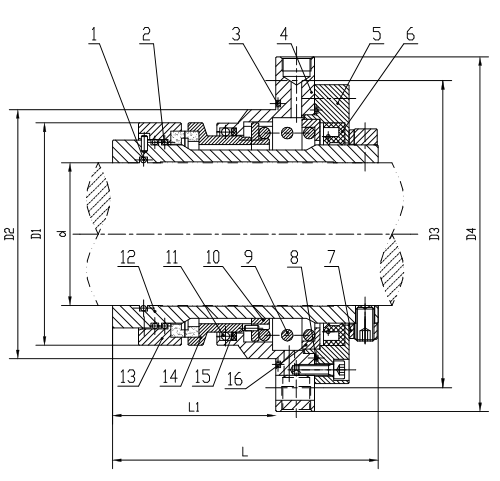

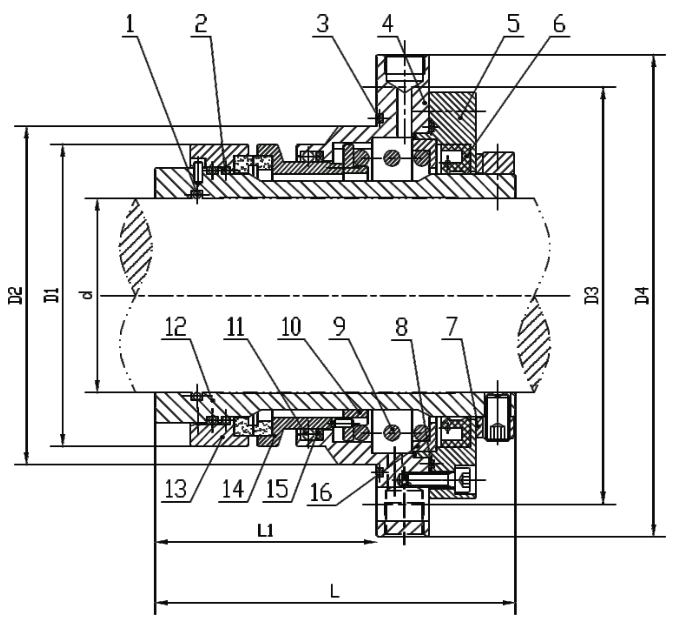

1.轴套O形圈

2.动环O形圈

3.大压盖O形圈

4.大压盖

5.小压盖

6.油封

7.定位垫片

8.小压盖O形圈

9.弹簧

10.推环

11.静环O形圈

12.轴套

13.动环组件

14.静环组件

15.挡圈

16.弹簧座
